Voor de nieuwe vestiging van YER in Maastricht is een volledig nieuw datanetwerk aangelegd. Voordat het in gebruik werd genomen, wilde YER onafhankelijk vastgesteld hebben dat de installatie deed wat er was afgesproken — niet op basis van een visuele oplevering, maar gemeten.

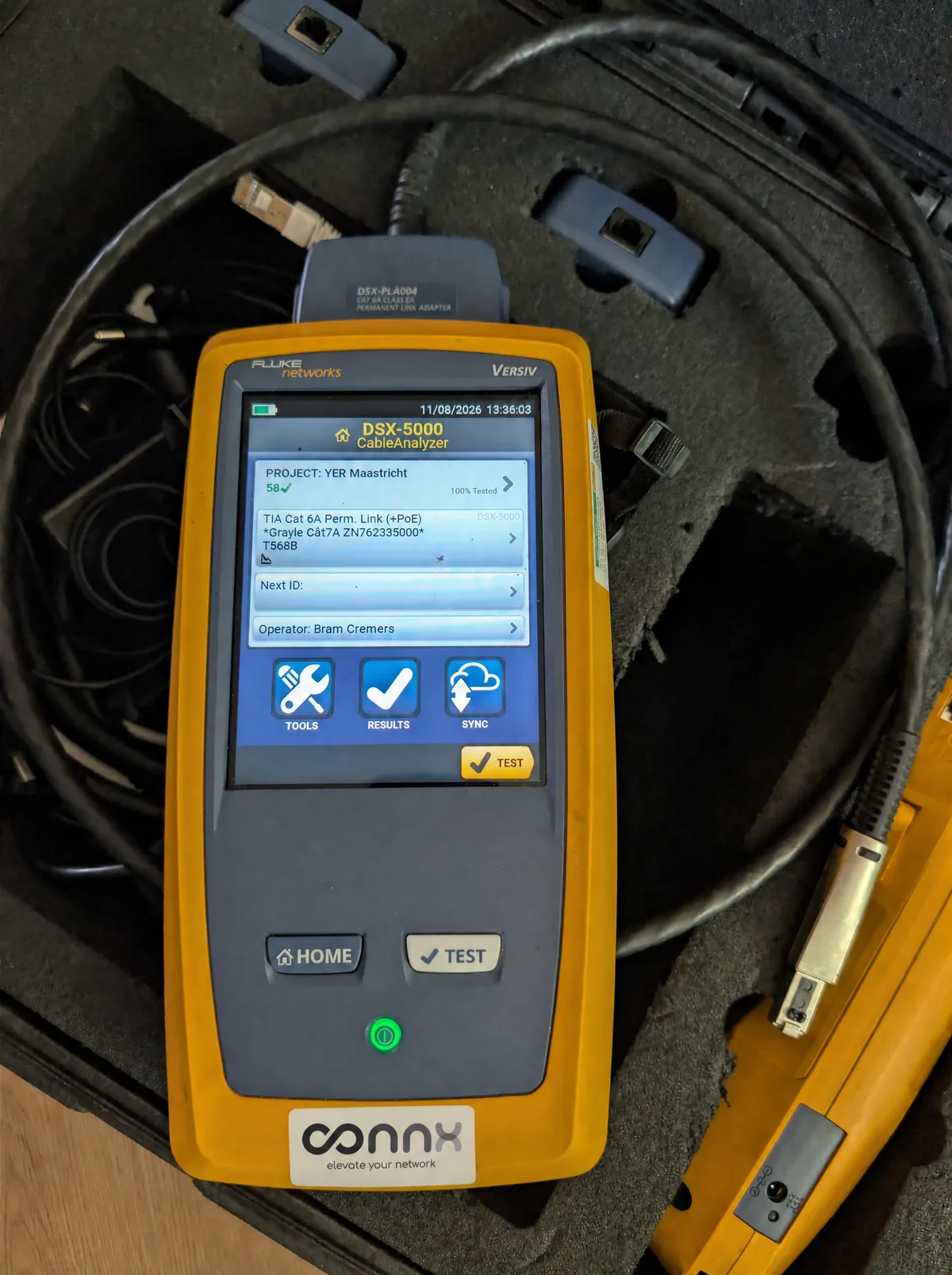

Wij hebben alle 58 links, D01 tot en met D58, afzonderlijk gecertificeerd als permanent link met een Fluke Networks Versiv DSX-5000 CableAnalyzer en afgeschermde Cat 6A / Class EA permanent-link-adapters. Getoetst is aan de norm TIA Cat 6A Permanent Link (+PoE), tot 500 MHz, vanaf het aansluitpunt in de werkruimte tot de poort in de patchkast. Per link zijn alle door de norm vereiste parameters beoordeeld: wire map, lengte, insertion loss, return loss, NEXT en PSNEXT, ACR-N en ACR-F, propagation delay en delay skew, DC-lusweerstand en schermcontinuïteit — over alle aderparen en in beide meetrichtingen.

De installatie bestaat uit Cat 7A-kabel met Cat 6A-keystones. De link wordt daarom conform de projectspecificatie als Cat 6A / Class EA gecertificeerd, waarbij de zwaardere kabel extra meetmarge oplevert.

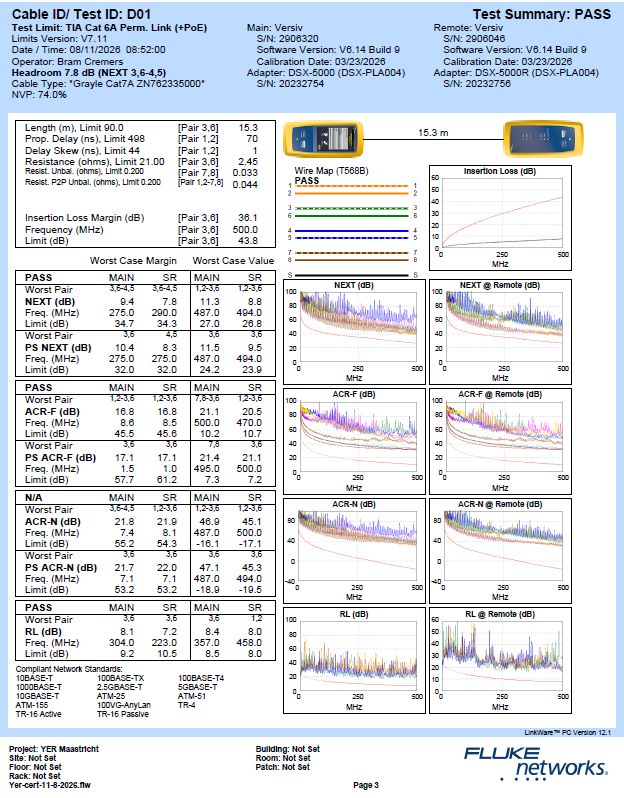

Alle 58 links zijn geslaagd: honderd procent PASS, geen fails, geen warnings, over 1.313 meter bekabeling. Per link is niet alleen “pass” vastgelegd, maar de worst-case marge over álle parameters, met de bepalende parameter erbij. Bij elke link is dat NEXT — precies wat je verwacht bij een afgeschermde installatie waar de connectorovergang het krapste punt is en niet de kabel. De gemiddelde marge is 8,3 dB; ook de krapste link houdt nog 3,0 dB over op de norm.

YER beschikt nu over een opleverdocument waarin per aansluitpunt vastligt wat er werkelijk is gemeten, met alle originele Fluke-meetrapporten als bijlage. Daarmee kan worden getekend voor akkoord, kan een fabrieksgarantie worden aangevraagd en staat vast dat het netwerk geschikt is tot en met 10GBASE-T — inclusief de aansluitpunten die nu nog als reserve klaarliggen.
